一、产品概述

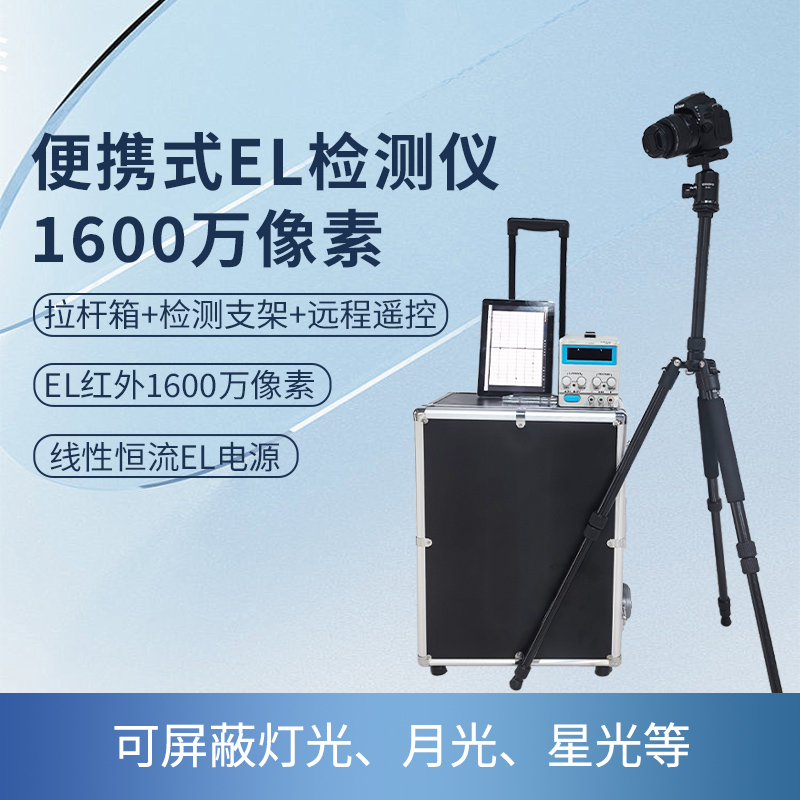

便携式EL测试仪用于检测光伏电池组件的隐裂、碎片、虚焊、黑片、断栅及混档等各类缺陷。光伏电池的内部缺陷严重影响光伏电池板的使用寿命和长期发电效率，甚至会引起现场火灾，有缺陷的光伏电池组件会对业主方造成严重的经济损失。为了满足电站EL现场测试的需要，MQ-GEL01便携式EL检测设备，产品方便携带，易于安装，可在各类复杂现场条件下进行测试，快速诊断光伏组件的 EL 缺陷。给光伏电站安装、运行维护及电站质量评估提供了重要依据。
二、产品特点
1) 便携性：整机重量轻，便于携带；易于安装。
2) 对焦系统：全自动对焦，暗光对焦。
3) 滤光系统：可过滤灯光，月光，星光等，测试效果无影响。
4) 线性恒流EL电源：轻便小巧，输出0~100V、0~10A可调，兼容高低电流切换。
5）WUSB管理软件：软件分为权限操作，权限密码，数据统计，图像处理，条码录入，日期分类，缺陷分类，命名保存，图片水印，数据导出，数据日志等功能；更专业、更便捷。
三、产品应用及适用对象
项目 | 内容 |
检测对象 | 1. 生产企业的出厂检测 2. 电站组件来料检测 |
测试条件 | 白天：室内/暗室 黑天：室内/室外 |
检测模式 | 1. 单组件（1块）上电 2. 双组件（1~2块）同步上电 3. 多组件（组串，1~24块）同步上电 |
缺陷类型 | 高电流：隐裂、材料缺陷、碎片、断栅、虚焊、低效率等 低电流：电流等级混档、PID |
组件类型 | 多晶硅、单晶硅、异质结、CIGS等 |
四、技术规格
1) 检测系统
系统 | 名称 | 规格 |
成像模块 | 相机分辨率 | 1600万像素、分辨率：4928×3264 |
红外镜头 | ZS30M | |
感光芯片 | COMS | |
芯片尺寸 | 23.5*15.6 mm | |
红外芯片 | 常规级ZS30S | |
最高测试精度 | 1mm/pixel | |
滤光波段 | 可屏蔽灯光、月光、星光等 | |
成像时间 | 0.1s~30s 根据图像效果可调 | |
ISO感光度 | ISO100~6400 根据图像效果可调 | |
相机显示屏 | 3英寸高清92万像素液晶旋转屏 3：2 | |
对焦模式 | 全自动11点平面对焦，支持弱光，斜面，暗光等环境下全自动对焦 | |
控制方式 | 专用软件/遥控器 | |
软件系统 | 智升WUSB管理软件（Usb版） | 软件功能： Δ连接方式：高速传输USB数据线 Δ软件分为权限操作、Δ权限密码、Δ数据统计、Δ相机参数、Δ图像处理（图像矫正，Δ镜头矫正，Δ图像裁图）、Δ条码录入、Δ日期分类、Δ缺陷分类、Δ命名保存、Δ图片水印、Δ缺陷标记、Δ定量分析、Δ一键生成检测报告、Δ数据导出、Δ数据日志等 |
数据保存 | 1：保存相机储存卡 2：电脑文件管理器（保存路径可自定义） | |
EL电源 模块 | 线性恒流EL电源 | 功能介绍： Δ外接供电：AC 220V Δ电压：0~100V 精度±1% Δ电流：0~10A 精度±1% Δ保护功能：短路保护、逆电流保护、漏电保护、欠压保护、过热等。 Δ上电输出特性：兼容高低电流切换测试 Δ上电输出记忆功能 Δ重量:＜2KG |
支架系统 | 检测支架 | 轻便、可伸缩、1.3M |
整机 | 拉杆箱 | 尺寸：560mm*435mm*262mm 重量：8KG |
环境温度 | -30C°~ 50C° | |
服务保障 | 全国联保，享有三包服务 质保期：1年 技术支持：1小时响应、7*24小时电话支持及解决方案 | |
